HRM智控北斗车载终端安装指引终端型号F341

发布时间:2024-05-15 作者:kjzwh23t 来源:互联网 浏览量(7731 )
摘要:北斗车载终端安装指引沈阳北斗定位,HRM智控,HRM海润铭,沈阳车队管理,沈阳卫星定位,

北斗车载终端安装指引沈阳北斗定位,HRM智控,HRM海润铭,沈阳车队管理,沈阳卫星定位,

一、F341车载定位终端产品规格书







1.1产品简介

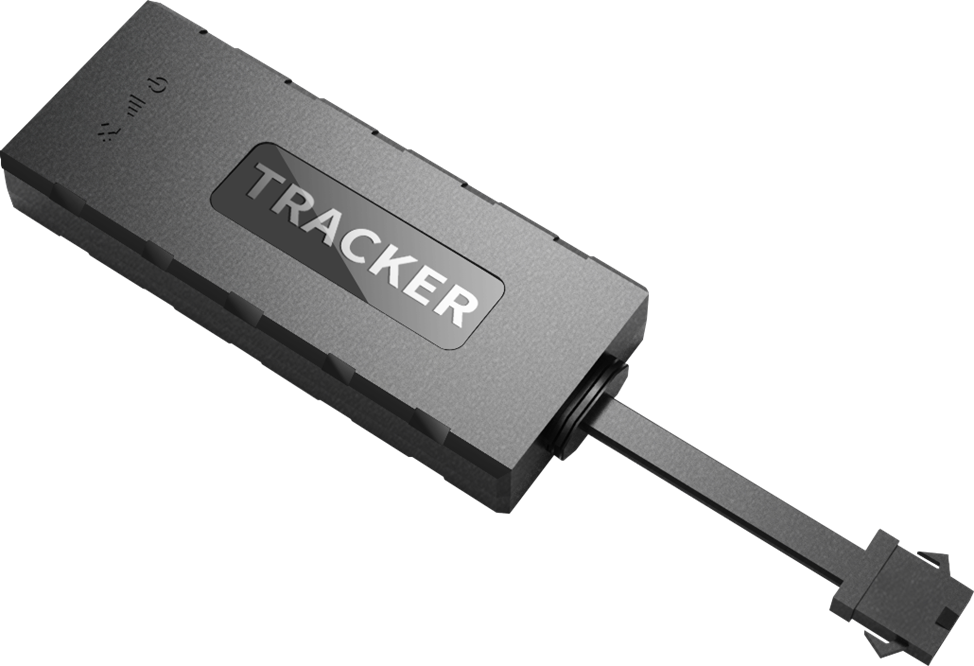

F341是一款4G全网通超薄车载定位终端产品,产品融合4G全网通无线通信技术及GPS+BDS双星导航定位技术,产品采用工业级高集成度模组设计,内置3轴加速度传感器+终端智能算法。具有电压检测、ACC检测、断电报警、超速报警、里程统计、远程断油电等功能。搭配高稳定性全球定位服务平台,实现车辆数据的实时监控、获取、位置追踪定位功能。

1.2应用领域

新能源车领域、营运车辆、工程车辆、保险行业、企业车队行业、汽车厂商/4S店、个人用户、电摩、租赁车辆等。

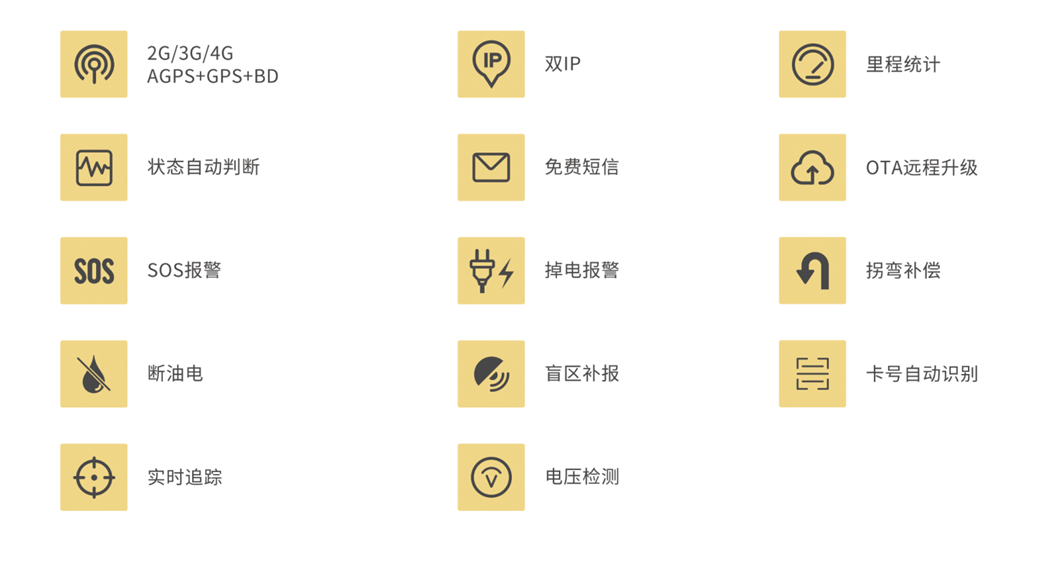

2. 功能特点

Ø  支持掉电报警、SOS报警等多重报警。

Ø  双IP:可同时上报两个平台。

Ø  免费短信,通过运维助手免费设置IP、端口等常用参数。

Ø  支持高准确度里程统计功能(误差≤1%)。

Ø  支持离线数据存储,盲区数据补传。

Ø  内置3轴加速度传感器,融合精准智能边缘算法,实时获取车辆姿态。

Ø  高灵敏度GPS+BDS双星定位,支持AGPS快速辅助定位跟踪、同步授时。

Ø  支持OTA在线远程升级、远程配置产品参数。

Ø  休眠模式:支持低功耗节能模式,支持智能的休眠和唤醒机制,降低系统整体平均功耗。

Ø  支持电压、电量数据检测及上报。

Ø  远程断油电。

Ø  拐点补偿:判断车辆转弯,根据转弯角度和速度,补偿数据,轨迹点更贴近实际道路。

Ø  远程实时追踪。

Ø  SIM卡自动识别


3. 指示灯说明

红色-电源指示灯

灯的状态

含义

长亮

设备通电正常

熄灭

设备未上电

慢闪(1秒1次)

电压过低

快闪(1秒5次)

外部主电源断开

熄灭(间隔10秒1次)

设备休眠

绿色-通信指示灯

灯的状态

含义

长亮(间隔10秒闪烁2次)

已连接平台

熄灭

设备未工作或已休眠

快闪(1秒5次)

无SIM卡或未注册网络

慢闪(1秒1次)

网络注册成功,未连接平台

蓝色灯-定位指示灯

灯的状态

含义

长亮

已定位

熄灭

设备未工作或已休眠

快闪(1秒5次)

未定位

注:休眠状态下,通讯和定位灯完全熄灭,电源灯每间隔10秒慢闪烁2次


4. 线序说明

红  色

电源正极

黑  色

接地  GND

橙  色

ACC(缺省)、SOS、IO输入 复用

黄  色

控制线


5. 上报频率说明

休眠状态:连续3分钟ACC关,设备休眠,每4分钟上报一条数据

行驶点火状态:ACC开,每30秒钟上报一条数据

备注:行驶过程中,拐弯补偿情况下,上报间隔1-30s不定


二、安装指引

1、安装前工作,将设备条码与车牌合拍清晰照片留存,安装后回传提交。

     部份企业客户已经将平台车牌与设备修改完成的忽略此步。

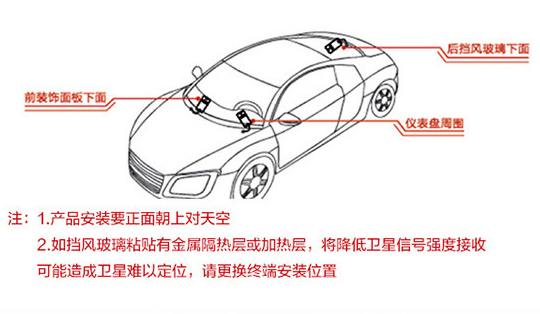

2、安装位置。


此面朝上,正上方无明显金属物遮挡。固定备胶。(如果有遮挡会造成卫星数量不足,轨迹跳点,其它功能及数据不准确。)

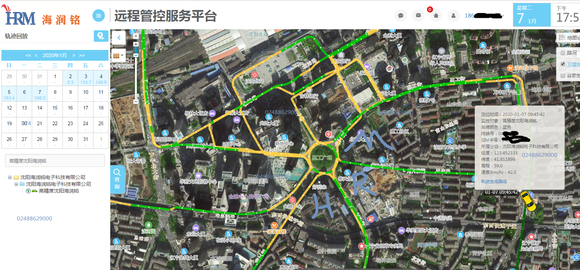

正确安装后轨迹回放



三、接线

红  色

电源正极

黑  色

接地  GND

橙  色

ACC接钥匙门后端,即仪表亮起后有电的位置

黄  色

控制线(默认为空,不接,或接断油电)

四、确认安装


设备安装完成后,通报相关对接人确认设备在线情况及设备卫星信息和数量,确保后期正常使用。



自此安装指引结束,辛苦各位,恭祝商祺。
