HRM-F341(HF3)车载定位终端

产品规格书

海润铭电子科技有限公司

1. 产品基本介绍

1.1产品简介

F341(HF3)是一款4G全网通超薄车载定位终端产品，产品融合4G全网通无线通信技术及GPS+BDS双星导航定位技术，产品采用工业级高集成度模组设计，内置3轴加速度传感器+终端智能算法。具有电压检测、ACC检测、断电报警、超速报警、里程统计、远程断油电等功能。搭配高稳定性全球定位服务平台，实现车辆数据的实时监控、获取、位置追踪定位功能。

1.2应用领域

新能源车领域、营运车辆、工程车辆、保险行业、企业车队行业、汽车厂商/4S店、个人用户、电摩、租赁车辆等。

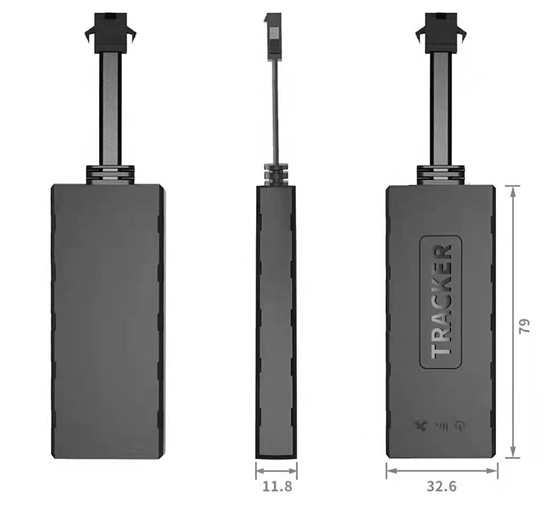

1.3产品图片

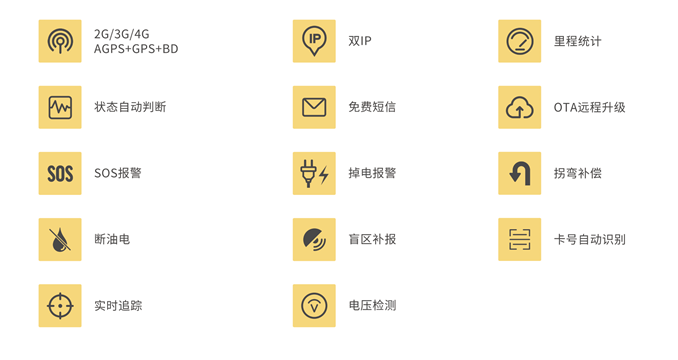

2. 功能特点

Ø  支持掉电报警、SOS报警等多重报警。

Ø  双IP：可同时上报两个平台。

Ø  免费短信，通过运维助手免费设置IP、端口等常用参数。

Ø  支持高准确度里程统计功能（误差≤1%）。

Ø  支持离线数据存储，盲区数据补传。

Ø  内置3轴加速度传感器，融合精准智能边缘算法，实时获取车辆姿态。

Ø  高灵敏度GPS+BDS双星定位，支持AGPS快速辅助定位跟踪、同步授时。

Ø  支持OTA在线远程升级、远程配置产品参数。

Ø  休眠模式：支持低功耗节能模式，支持智能的休眠和唤醒机制，降低系统整体平均功耗。

Ø  支持电压、电量数据检测及上报。

Ø  远程断油电。

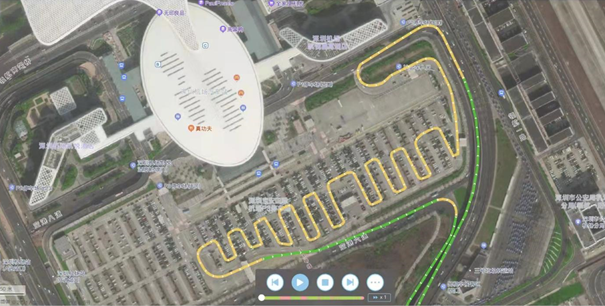

Ø  拐点补偿：判断车辆转弯，根据转弯角度和速度，补偿数据，轨迹点更贴近实际道路。

Ø  远程实时追踪。

Ø  SIM卡自动识别

3. 指示灯说明

红色－电源指示灯

绿色－通信指示灯

蓝色灯－定位指示灯

注：休眠状态下，通讯和定位灯完全熄灭，电源灯每间隔10秒慢闪烁2次

4. 线序说明

5. 上报频率说明

休眠状态：连续3分钟ACC关，设备休眠，每4分钟上报一条数据

行驶点火状态：ACC开，每30秒钟上报一条数据

备注：行驶过程中，拐弯补偿情况下，上报间隔1-30s不定

6. 报警

7. 产品参数

类别       功能名称       有    无    项目功能描述

电气特性       工作电压范围       ■           DC9V ~ 100V

       工作电流       ■           12V/平均40mA

       休眠电流       ■           12V/平均12mA

       内置电池容量       ■           50 mAh (3.7V聚合物锂电池)

环境特性       工作温度范围       ■           -20℃ - 75℃

       储存温度范围       ■           -30℃ - 80℃

       工作湿度范围       ■           10%-85% RH不凝结

通信特性       通信模组       ■           4G CAT1 SIMCOM

       网终频段       ■           LTE/4G   频段       LTE-FDD:B1/B3/B5/B8

                                          LTE-TDD:B38/B39/B40/B41

       SIM卡    ■           Nano SIM卡

       通信天线       ■           内置高灵敏度FPC全网通天线

GPS/BD 定位特性 定位芯片       ■           模组集成

       定位方式       ■           北斗+GPS

       冷启动时间    ■           平均  ≤30秒

       热启动时间    ■           平均  ≤1秒

       跟踪灵敏度    ■           -162 dBm

       定位天线       ■           内置陶瓷天线

       天线规格       ■           25mm * 25mm * 4mm

       卫星通道数    ■           64

       定位精度       ■           <10m（1σ）

       授时精度       ■           <30ns（1σ）

       测速精度       ■           <0.1m/s（1σ）

       加速度传感器       ■           3轴

       最大速度       ■           550m/s

       最大高度       ■           18000m

外部接口       输出控制       ■           一路外部继电器的控制（可用于断油电）

       IO输入   ■           用于SOS（默认）、ACC、开关量检测

外形规格       主机尺寸(长宽高)  ■           79mm * 32.6mm * 11.8mm

       外壳材质       ■           ABS塑料

       主机重量       ■           38克

经销商型号：F341 项目机型号：HF3

安装注意：

1、打开外壳：(LOGO面向上撬开）

2、看好SIM卡是否牢固

3、打开开关至ON档位

4、扣回上壳

5、红线接+ 黑线接- 橙色ACC 黄色控制线（没有附加功能可空置）前三线必接。

6、设备LOGO面向上（即：朝天），设备正上方无明显金属物遮挡。保证卫星接收数量。
