HRM-G50微型超长待机定位
G50 微型
超长待机
定位终端使用指南
1、产品描述
1.1 概述
本产品是一款特别为汽车金融风控管理而设计的无线终端,产品体积小、IP67 防水、耐低温、 功耗低、隐蔽性强。支持 WIFI/基站双重定位,拥有超低功耗性能主板加上特别定制的电池,一 天上报一次可持续工作一年,适用于租赁抵押、固定资产管理、贵重物品管理、物流行业等,可 灵活配置使用,能有效保障对资产的追踪和管理。

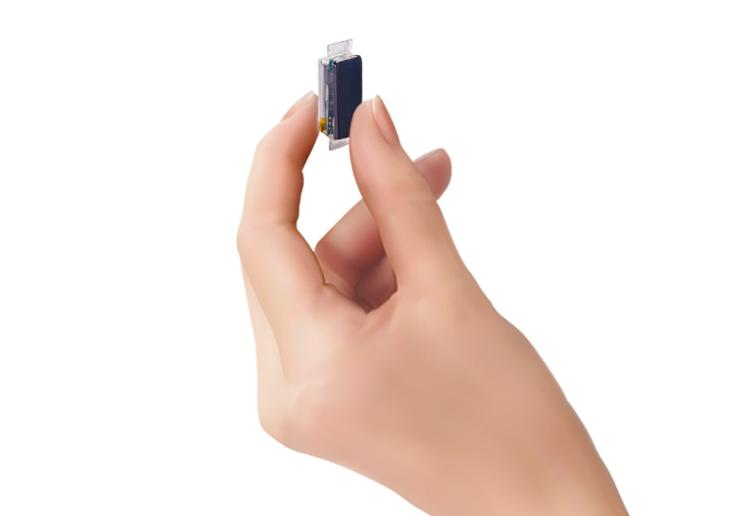

1.2 产品外观
1.3 产品特色

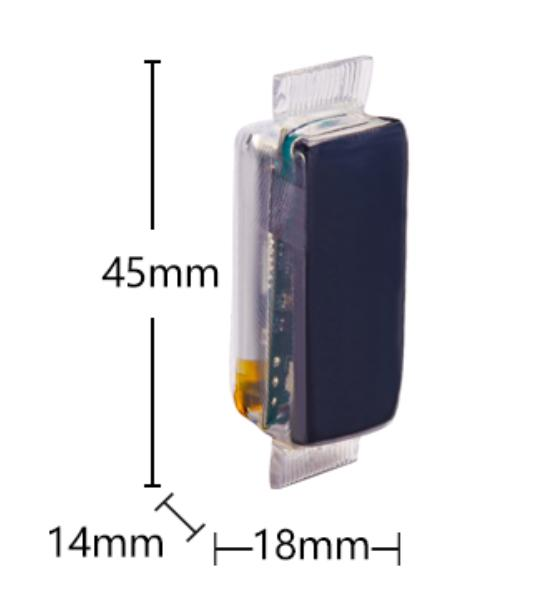

(1)体积小(45*18*14MM) 布线及结构设计,使设备体积小巧,适应车内更多安装的位置,易隐藏安装,省时省心。
(2)双重定位(LBS+WIFI) 设备有效融合 WIFI、LBS 双重定位,适应各种场合,让位置信息更加有价值。
(3)接收信号强(4G cat.1 +WIFI) 在小巧体积内,有效配置 4 种共 10 频段信号,解决上线难、定位难的问题。
(4)适应低温环境 专用电池配合超低功耗主控芯片及高效程序算法,使设备能在零下 20℃还能发送数据。
1.5 产品规格
规格名称 描述
外观参数 轮廓尺寸:长 45mm,宽 18mm,高 14mm。
外壳:透明热缩管。
功耗参数 工作电压:DC2.60V-3.2V。
平均工作电流:75mA/3.0V(GPS 关)。
平均工作功耗:0.37W。
休眠电流:小于 5uA(该状态下,只保留倒计时,其他功能关闭)。
电池参数 电池容量:600mah。 运行时长:450 次(WIFI 开)。
通信参数 网络制式:中国移动 4Gcat.1。
网络频段:LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41。
网络速率:上行 4Mbps,下行 8Mbps。 天线形式:4G-LTE-FPC。
网络协议 UDP/TCP IP。 SIM 参数 MS0 普通 5*6 芯片卡。 定位参数 WIFI 频段:2.4GHz 。
WIFI 定位精度:15-50 米。 基站定位精度:50-1500 米。 定位顺序: WIFI 定位基站定位。
温度特性 工作温度:-20℃至 60℃(低温上传次数降低,恢复常温后,电量恢复,可继续上传)。
存储温度:-25℃至 70℃。 工作模式 闹钟模式、间隔模式、实时模式。
2、使用说明 2.1 产品图示及说明
(1)安装时 4G 天线面不能被金属导体遮挡。
(2)信号灯 1:为 RUN 指示灯,慢闪联网中尚未联网成功;中闪联网成功;快闪收发数据。
(3)信号灯 2:为 LBS 指示灯,慢闪没有扫描到 WIFI;中闪扫描到 WIFI。
(4)重启开关:a、出厂默认关机状态,按钮长按 7 秒后,设备开机。 b、休眠状态,按钮长按 7 秒后,设备唤醒。 c、运行状态(灯亮时),按钮长按 7 秒后,设备关机,不再定时唤醒; 再按 7 秒,设备唤醒。
(5)安装时,请勿挤压设备,避免开关因受挤压触发,挤压容易导致电池受到损害。
2.2 工作模式及定位方式
(1)闹钟模式:默认出厂模式,在设定的时间自动唤醒,上传位置数据后进入深度休眠。休眠期 间设备不执行任何远程指令。 在唤醒期间,如因环境信号差而不能连接网络,则在 12 小时后补 传一次。
(2)间隔模式:按设定的间隔时间自动唤醒,上传位置数据后进入深度休眠。休眠期间设备不执 行任何远程指令。
(3)实时模式:按设定的运行时长连续工作。
3、安装步骤
3.1 检查设备 检查设备外观是否良好,电池是否有变形、凹陷。
3.2 安装 SIM 卡 设备采用内置 SIM 卡,无需另外安装。
3.3 开机 设备出厂默认为闹钟模式,每天凌晨 3 点上传一次。 用拇指指腹按压设备重启开关位置 7 秒,设备启动,LED 开始闪烁。
3.4 选择设备安装位置要求
(1)防高温、防腐蚀:应选择远离发动机和长期暴晒的位置确保设备在正常工作温度内,设备仅 可以防水,有腐蚀性的液体会影响产品的使用寿命。
(2)防震:设备不能悬空安装在长期振动比较大的位置。
(3)防干扰:设备应远离车内影音和对讲等电子设备,防止传导干扰和辐射干扰。
(4)防遮挡:设备不能正面朝下或上方有金属物质层遮挡,防止因信号被遮挡无法接收卫星信号。
(5)登录平台,确认设备能否正常上线和定位;若能,则安装成功;若不能,则选择新的能正常 上线定位的安装点,重新安装。
4、注意事项
(1)请使用设备原厂规定的电池,使用其他任何配件将使所有保修服务变为无效。
(2)设备制造商对任何源自设备上使用非原厂配件而导致的损坏将不会承担任何保修责任。
(3)请勿将电池浸泡在水口或放入火中,勿弯折或强行打开电池。
(4)请勿拆卸设备,非专业人员的不当处理可能会导致装置损毁;电池为一次性锂锰干电池,不 允许充电!
(5)因用户自身使用设备不当,而造成的事故和物资损坏,厂商概不负责,如将设备安装在车辆 排气管、发动机或油箱等地方时。
5、常见故障排除
常见问题 故障描述 解决办法
定位信号不好 在接收不良的地方使用设备,如高 建筑物间或地下室等,无法有效接 收到 WIFI 信号。 将车辆转移至信号良好的位置。 设备摆放正面朝下或上方有金属物 质层遮挡,无法接收 WIFI 信号。 请摆放正确方向或更换安装位置。
无法开机 未打开电池开关。 长按 7 秒重启开关。 电池电量耗尽。 更换新电池。
无法连接网络 当前所处环境搜索不到信号。 将车辆转移至信号良好的位置。
SIM 卡无效。 请联系供应商。 超出服务区域。 请移到网络服务运营商服务区域。
