E20 微型

防 伪 基 站 防 探 防 拆

定位终端使用指南

1、产品描述

1.1 概述

本产品是一款特别为汽车金融风控管理而设计的有线终端，本产品体积小、功耗低、隐蔽性强。 支持北斗/GPS/WIFI/基站四重定位，适应高低温环境，实时模式、闹钟模式、条件模式、轨迹模 式四种定位模式更有保障，适用于租赁抵押、固定资产管理、贵重物品管理、物流行业等，可灵 活配置使用，能有效保障对资产的追踪和管理

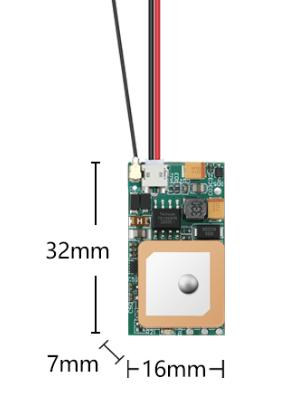

1.2 产品外观

1.3 产品特色

（1）体积小（32*16*7MM） 布线及结构设计，使设备体积小巧，适应车内更多安装的位置，易隐藏安装，省时省心。

（2）四重定位（北斗+GPS+LBS+WIFI） 设备有效融合北斗、GPS、WIFI、LBS 四重定位，适应各种场合，让位置信息更加有价值。

（3）接收信号强（4G cat.1+GPS+BDS+WIFI） 在小巧体积内，有效配置 4 种共 12 频段信号，解决上线难、定位难的问题。

（4）闹钟模式 使用超低功耗主控芯片及高效程序算法，使设备能在接收指令后进入深度休眠状态。

（5）条件模式 使用智能传感器及高效程序算法，使设备检测满足设定条件才上线。

1.5 产品规格

规格名称 描述

外观参数

轮廓尺寸：长 32mm,宽 16mm，高 7mm。

外壳：透明热缩管。

功耗参数 工作电压：DC9V-20V。 平均工作电流：35mA/12V。 平均工作功耗：0.42W。

通信参数 网络制式：中国移动 4Gcat.1。

网络频段：LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41。

网络速率：上行 4Mbps，下行 8Mbps。

天线形式：4G-LTE-FPC。

网络协议 UDP/TCP IP 域名。

SIM 参数 MS0 普通 5*6 芯片卡。

定位参数

卫星频段：北斗 B1/1561.098MHZ；GPS L1/1575.42MHZ。

卫星定位精度：5-15 米。

WIFI 定位精度：15-50 米，频段：2.4GHz。

基站定位精度：50-1500 米。

天线形式：高级防氧化陶瓷天线。

定位顺序：卫星定位 WIFI 定位基站定位。

温度特性 工作温度：-30℃至 70℃。

存储温度：-25℃至 75℃。

工作模式 实时模式、轨迹模式、条件模式、闹钟模式。 其他配置 内置 1A 保险丝。 具备防反接保护、短路保护

2、使用说明

2.1 产品图示及说明

（1）工作电压：DC9V-20V，接入电压过低设备无法正常上线，接入电压过高设备会烧坏。

（2）LED 灯启动时会慢闪（5S 一次），正常通信时会 2 秒一次，传输数据时会快速闪动两下， 异常状态为一直慢闪。 实时模式下 LED 灯只有在重新接电时会亮 2 分钟，其余时间 LED 灯不工作； 闹钟模式下 LED 灯只有在重新接电时会亮 3~5 秒，其余时间 LED 灯不工作。

（3）安装时 GPS 天线面朝上，4G 天线与 GPS 天线不能被金属导体遮挡。

（4）4G 天线安装时不可与电源线包住，远离干扰源、金属、导体。

（5）正负极不能反接，否则设备将无法上线。

（6）安装好以后，要上平台确认上线和定位正常

2.2 工作模式及定位方式

（1）实时模式：默认出厂模式，设备以 30 秒为间隔持续上传位置数据。

（2）闹钟模式：可设置一个时间点并选择隔一天或者几天发送位置数据后休眠，在设定的时间自 动唤醒，上传位置数据后进入深度休眠。休眠期间设备不执行任何远程指令。安装时必须接常电， 期间如果断电，会导致上线时间延迟，断电多久，就延迟多久，确定设备已经接了常电，才能使 用闹钟模式。

（3）条件模式：表示满足条件【速度 K 公里/小时，并持续 N 秒】，终端运行 M 分钟，不满足 条件时终端休眠且平台短信指令均不响应，持续休眠 D 天后上传一次。

（4）轨迹模式：表示休眠 X 分钟后，唤醒运行 Y 分钟，唤醒时静止上传无定位心跳，运动上传 完整数据，默认打开 GPS。

（5）拐角补传机制：设置实时模式时，每隔 30 秒上传一条位置数据，在遇到拐弯时设备会自动 增加上传次数。

3、安装步骤

3.1 检查设备

检查设备外观是否良好，相关配件是否齐全。

3.2 安装 SIM 卡

内置 SIM 卡：设备采用内置 SIM 卡，无需另外安装。

3.3 开机

设备出厂默认为实时模式，间隔 30 秒上传一条位置数据，将设备接好电源后设备就会启动。

3.4 选择设备安装位置要求

（1）防水：应选择不易进水的位置确保设备的干燥，要注意远离空调出风口以防在温差变化时， 有冷凝水积聚在设备内部严重影响产品的使用寿命。

（2）防震：设备不能悬空安装在长期振动比较大的位置。

（3）防干扰：设备应远离车内影音和对讲等电子设备，防止传导干扰和辐射干扰。

（4）防遮挡：设备不能正面朝下或上方有金属物质层遮挡，防止因信号被遮挡无法接收卫星信号。

（5）登录平台，确认设备能否正常上线和定位；若能，则安装成功；若不能，则选择新的能正常 上线定位的安装点，重新安装

4、注意事项

（1）请使用设备原厂规定的配件，使用其他任何配件将使所有保修服务变为无效。

（2）终端制造商对任何源自终端上使用非原厂配件而导致的损坏将不会承担任何保修责任。

（3）请勿拆卸终端，非专业人员的不当处理可能会导致装置损毁！

（4）因用户自身使用设备不当，而造成的事故和物资损坏，厂商概不负责，如将设备安装在车辆 排气管、发动机或油箱等地方时

5、常见故障排除

常见问题              故障描述           解决办法

定位信号不好 在接收不良的地方使用终端，如高建 筑物间或地下室等，无法有效接收到 卫星信号。 将车辆转移至信号良好的位置。 设备摆放正面朝下或上方有金属物 质层遮挡，无法接收卫星信号。 请摆放正确方向或更换安装位置。

无法开机 电源正负极接反或接触不良 检查电源正负极是否有接反，或者接 触不良，并修正。

无法连接网络 LED 灯一直在慢闪。 请移到网络服务运营商服务区域。

SIM 卡无效。 请联系供应商。 超出服务区域。 请移到网络服务运营商服务区域。
